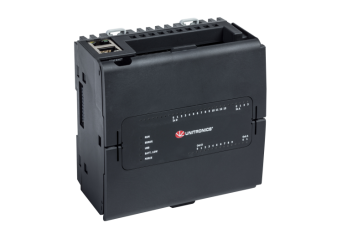

USC-B10-TA32

USC-B10-TA32

Typ urządzenia

Sterownik PLC z wirtualnym HMI serii UniStream

Wbudowane wejścia i wyjścia

Wejścia cyfrowe (izolowane)

13 wejść cyfrowych; sink/source

Wejścia szybkie/enkoderowe

2 wejścia; 90kHz; 32-bit

Wejścia szybkie wliczone w łączną liczbę wejść cyfrowych

Wejścia temperaturowe, RTD/TC

2 (izolowane)

Termopara, PT100/NI100/NI120/PT1000/NI1000

Wejścia analogowe

Łącznie 6:

2 wejścia analogowe (izolowane); 0-10V, 0-20mA, 4-20mA; 14-bit

4 wejścia analogowe (nieizolowane); 0-10V, 0-20mA, 4-20mA; 12-bit

Wyjścia tranzystorowe

8 wyjść cyfrowych; source (pnp)

Wyjścia szybkie

2 wyjścia szybkie; 3kHz

Wyjścia szybkie wliczone w łączną liczbę wyjść tranzystorowych

Wyjścia przekaźnikowe

-

Wyjścia analogowe

3 wyjścia analogowe; 0-10V 12-bit, ±10V 11-bit+znak 0-20mA, 4-20mA 12-bit

Maksymalna ilość I/O

do 2048 punktów

Dodatkowe rozszerzenia wejść i wyjść

Doczepiane moduły I/O

Do 8 modułów I/O

Lokalne moduły I/O

Poprzez dodatkowy moduł UAG-XKxxx, UAG-XKPxxx lub UAG-XKPLxxx

Zdalne wyspy

Tak, URB-TCP do 63 modułów lub URB-TCP2 do 6 modułów

Do 8 masterów IO-Link Unitronics

Wyświetlacz HMI

Czy wbudowany?

Nie, wirtualny lub poprzez dodatkowy panel USL

Ekran dotykowy

-

Obszar wyświetlania
wysokość x szerokość (mm)

-

Otwór montażowy
wysokość x szerokość (mm)

-

Rozdzielczość

-

Kolory

-

Klawiatura

-

Zasilanie

Napięcie zasilania

24VDC

Zakres napięcia zasilania

20.4VDC to 28.8VDC

Max. Pobór prądu

0.42A@24VDC

Porty komunikacyjne

Wbudowane

2 porty Ethernet; 1 port USB host;
1 mini USB do programowania

Dodatkowe

CANbus; RS485; RS232
Do 3 modułów, maksymalnie 2 porty szeregowe

Port Ethernet

10/100 Base-T (RJ45);
Napięcie izolacji: 500 VAC przez 1 minutę
Kabel ekranowany CAT5e, do 100 m

USB host

USB 2.0 (480Mbps), typ A, Długość przewodu < 3m

CAN

-

Obsługiwane protokoły

Wbudowane

Ethernet/IP  Scanner/Adapter,
Modbus TCP/IP Client/Server,
własna ramka po TCP/IP lub UDP,
VNC Client/Server,
SNMP v3,
MQTT Client,
OPC UA Server,
BacnetIP Server,
REST API Client,
OCPP,
FTP Client/Server,
obsługa chmury Unicloud,
email,
SMS,
SQL (w wersji B10),
Webserver (w wersji B10),

Przez dodatkowy port

EtherCAT Master,
Modbus RTU Master/Slave,
własna ramka po RS232,
własna ramka po RS485,
CANOpen Master,
własna ramka po CANbus.

Pamięć

Pamięć wbudowana

RAM: 1GB

ROM:
Pamięć systemowa 6GB;
Pamięć użytkowania 2GB

Pamięć drabinki

1MB

Zewnętrzna pamięć

Karta microSD lub microSDHC
Pamięć do 32GB
Prędkość do 200Mbps

Bateria

3V CR2032; 4 lata przy pracy w temp. 25°C
odpowiada za zapamiętywanie danych systemowych, zmiennych oraz RTC

Środowisko

Stopień ochrony

IP20, NEMA1

Temperatura pracy

-20°C to 55°C

Standardy

UL, CE, UKCE, EAC
