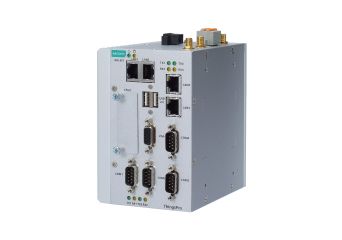

AIG-500

Advanced IIoT gateways with Intel Atom® quad-core 1.91 GHz processor, 1 VGA port, ThingsPro Edge software, -40 to 70°C operating temperature

Manufacturer: MOXA

Simplifies data acquisition and device management via the ThingsPro Edge
software
Seamless integration with ThingsPro Edge and Azure IoT Edge enables easy, reliable, yet secure cloud connectivity
Supports easy device-provisioning with the ThingsPro Proxy utility
Provides robust OTA function to prevent system failure during software upgrades
Equipped with secure boot to prevent malicious software-injection attacks

Product out of stock

Free shipping from €300

See 2 models

Promocja cenowa na model HDR-15-5

Models
Description
Technical Specification
Download
Recommended Products

AIG-500

Models

Model	Availability	Warranty	Wishlist	Your Price	Your Price	Items Quantity Add
AIG-501-T-EU-AZU-LX Advanced IIoT gateway with Intel Atom quad-core 1.91 GHz processor, 1 VGA port, 4 DIs, 4 DOs, Europe LTE band, ThingsPro Edge and Azure IoT Edge software, -40 to 70°C operating temperatur	Out of stock	Warranty:

AIG-501-T-EU-AZU-LX

Advanced IIoT gateway with Intel Atom quad-core 1.91 GHz processor, 1 VGA port, 4 DIs, 4 DOs, Europe LTE band, ThingsPro Edge and Azure IoT Edge software, -40 to 70°C operating temperatur

Availability: Out of stock

Model	Availability	Warranty	Wishlist	Your Price	Your Price	Items Quantity Add
AIG-501-T-AZU-LX Advanced IIoT gateway with Intel Atom quad-core 1.91 GHz processor, 1 VGA port, 4 DIs, 4 DOs, ThingsPro Edge and Azure IoT Edge software, -40 to 70°C operating temperature	Out of stock	Warranty:

AIG-501-T-AZU-LX

Advanced IIoT gateway with Intel Atom quad-core 1.91 GHz processor, 1 VGA port, 4 DIs, 4 DOs, ThingsPro Edge and Azure IoT Edge software, -40 to 70°C operating temperature

Availability: Out of stock

Description

The AIG-500 Series advanced IIoT gateways are designed for Industrial IoT applications, especially for distributed and unmanned sites in harsh
operating environments. ThingsPro Edge and Azure IoT Edge software are preloaded and seamlessly integrated with the AIG-500 Series to enable easy, reliable, yet secure sensor-to-cloud connectivity for data acquisition and device management using the Azure Cloud solution. With the use of the ThingsPro Proxy utility, the device provisioning process is easier than ever. Thanks to the robust OTA function, you never have to worry about system failure during software upgrades. With the secure boot function enabled, you can enable the booting process of AIG-500 Series to prevent malicious software–injection attacks.

Technical Specification

Komputer

Procesor	Intel Atom® Processor E3845 (2M Cache, 1.91 GHz)
Karta graficzna	Intel® HD Graphics
DRAM	4 GB DDR3L
Pamięć zainstalowana	32 GB CFast GB eMMC
Zainstalowany system operacyjny	Linux Debian 9, Kernel 4.9

Interfejsy

TPM	TPM v2.0
Porty Ethernet	Automatyczne wykrywanie portów 10/100/1000 Mb/s (złącze RJ45) x 4
Porty szeregowe	Porty RS-232/422/485 x4, wybierane programowo (DB9 męskie)
Wejście cyfrowe	DI x 4
Wyjście cyfrowe	DO x 4
USB 2.0	Hosty USB 2.0 x 1, złącza typu A.
Złącze anteny Wi-Fi	RP-SMA x 2
Złącze anteny komórkowej	SMA x SMA x 2
Złącze anteny GPS	SMA x SMA x 1
Gniazda rozszerzeń	mPCIe slot x 1
Format karty SIM	Mini
Liczba kart SIM	1
Wyjście video	VGA x 1, 15-pin D-sub connector (żeńskie)

Interfejs Ethernet

Izolacja magnetyczna

1,5 kV (wbudowany)

Interfejs szeregowy

Port konsolowy	1 x 4-pinowy złacze
Port	DB9 męski
Przepustowość	300 bps do 921.6 kbps
Bity danych	5, 6, 7, 8
Parzystość	Brak, Parzysty, nieparzysty, stan niski, stan wysoki
Bity stopu	1, 1.5, 2

Sygnały szeregowe

RS-232	TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422	Tx +, Tx-, Rx +, Rx-, GND
RS-485-2w	Dane +, Dane-, GND
RS-485-4w	Tx +, Tx-, Rx +, Rx-, GND

Wejścia cyfrowe

Złącze	Zacisk śrubowy Euroblock
Suchy kontakt	Off: rozwarte On: zwarte z GND
Izolacja	Brak
Typ czujnika	Dry contact

Wyjścia cyfrowe

Złącze	Zacisk śrubowy Euroblock
Obciążenie znamionowe	10 mA (max.) dla wszyskich kanałów
Typ I / O	Sink (ujście)
Izolacja	Brak

Interfejs komórkowy

Standardy komórkowe	LTE CAT-4
Opcje pasma (UE)	LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 7 (2600 MHz) / LTE Band 8 (900 MHz) / LTE Band 20 (800 MHz) / LTE Band 28A (700 MHz) UMTS/HSPA Band 1 (2100 MHz) / Band 3 (1900 MHz) / Band 8 (900 MHz)

Interfejs GPS

Rodzaje odbiorników	GPS/GLONASS/BeiDou/Galileo/QZSS
Precyzja	0,8m
Wrażliwość	Zimne starty: -145 dBm Śledzenie: -160 dBm

Wskaźniki LED

System	Zasilanie x1 Pamięć x1
LAN	x2/port (10/100/1000 Mbps)
Port szeregowy	x2/port (Tx, Rx)

Niezawodność

Automatyczne restartowanie

Zewnętrzny WDT (watchdog timer)

Charakterystyka fizyczna

Wymiary	132 x 122 x 87 mm
Obudowa	SECC Metal
Montaż	Montaż na szynie DIN, montaż na ścianie (z opcjonalnym zestawem)
Klasa IP	IP20
Waga	1,340 g

Limity środowiskowe

Wilgotność względna otoczenia	5 do 95% (bez kondensacji)
temperatura robocza	Od -40 do 70°C (od -40 do 158°F)
Temperatura przechowywania (w zestawie)	Od -40 do 75°C (od -40 do 167°F)
Udar	IEC 60068-2-27
Wibracja	IEC 60068-2-64

Normy i certyfikaty

Bezpieczeństwo	EN 62368-1, UL 60950-1
EMC	EN 55032/35, EN 61000-6-2 /-6-4
EMI	CISPR 32, FCC część 15B klasa A
EMS	IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF
RED	EN 300 328 EN 301 893 EN 301 489-1/17/19/52 EN 301 511 EN 301 908-1 EN 303 413 EN 62311
Niebezpieczne lokalizacje	Class I Division 2, ATEX. Aby uzyskać szczegółowe informacje, skontaktuj się z przedstawicielem handlowym Moxa.
Produkt ekologiczny	RoHS, CRoHS, WEEE

MTBF

Czas	441,032 hrs (AIG-501-T-US-AZU-LX, AIG-501-T-EU-AZU-LX, AIG-501-T-AP-AZU-LX) 453,637 hrs (AIG-501-T-AZU-LX)
Standardy	Telcordia (Bellcore) Standard TR/SR

Gwarancja

Okres gwarancji	3 lat
Szczegóły	Zobacz www.moxa.com/warranty
